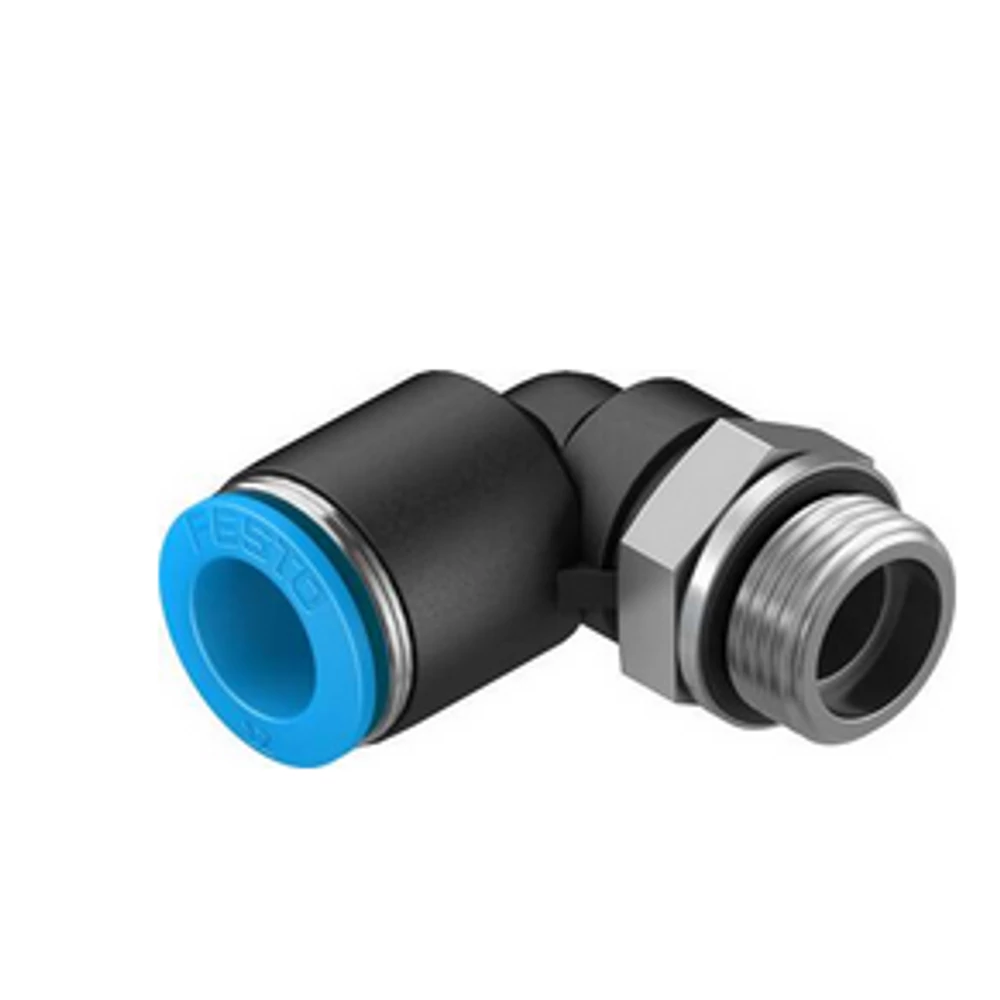

FESTO QSL-G1/8-8L csocsavarzat

MéretStandard
Névleges szélesség6 mm
Tömítés típusa a becsavarható tengelycsaponTömítőgyűrű
Beépítési helyzettetszés szerint
KialakításL forma
Kötegméret10
Szerkezeti felépítésPush-pull elv
Üzemi nyomás teljes hőmérsékleti tartományon-0.095 MPa ... 0.6 MPa
Üzemi nyomás teljes hőmérsékleti tartományon-0.95 bar ... 6 bar
Üzemi nyomás teljes hőmérsékleti tartománya-13.775 psi ... 87 psi
Hőmérsékletfüggő üzemi nyomás-0.095 MPa ... 1.4 MPa
Hőmérsékletfüggő üzemi nyomás-0.95 bar ... 14 bar
Hőmérsékletfüggő üzemi nyomás-13.775 psi ... 203 psi
Tengeri besoroláslásd a tanúsítványt
Üzemi közegSűrített levegő ISO 8573-1:2010 [7:-:-] szerint
Víz a gyártói nyilatkozat szerint: www.festo.com
Tudnivaló az üzemi/vezérlőközegrőlOlajozott üzem lehetséges
KBK korrózióállósági osztály1 - alacsony korróziónak való kitettség
LABS konformitásVDMA24364-B1/B2-L
Környezeti hőmérséklet-10 °C ... 80 °C
Névleges meghúzási nyomaték7 Nm
Névleges meghúzási nyomaték tűrése± 20%
Terméksúly15 g
Rögzítés módja13 mm-es hatlapfejű csavar
1. pneumatikus csatlakozásG1/8 külső menet
2. pneumatikus csatlakozó8 mm külső Ø-jű tömlőhöz
