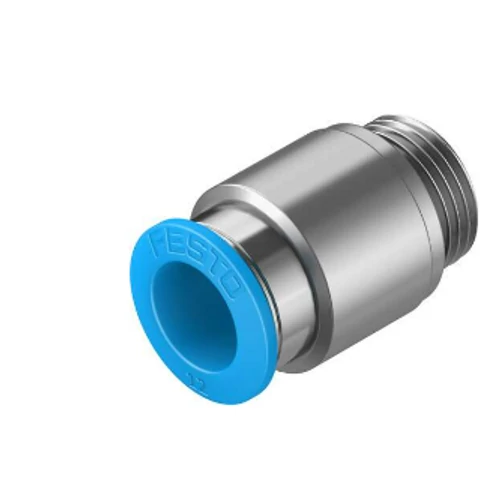

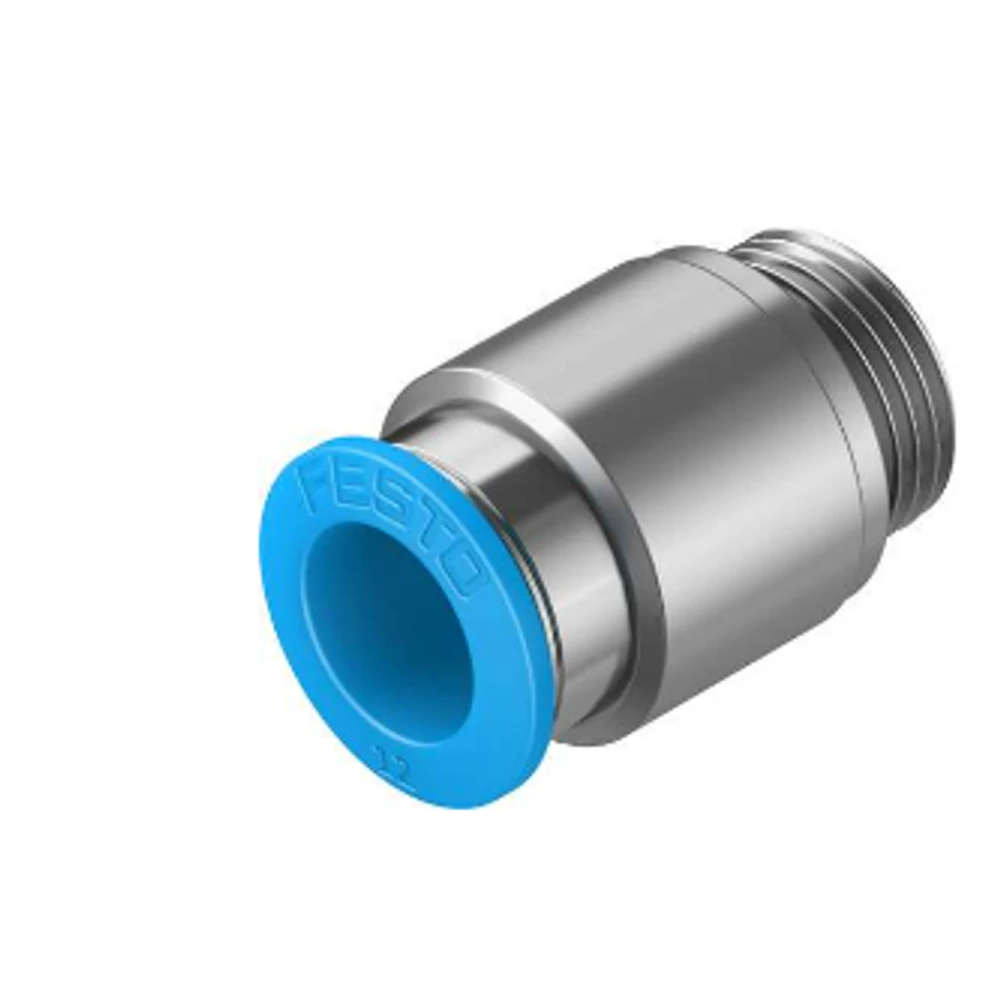

FESTO QS-G3/8-12-I Dugaszolható csavarzat

Méret
Standard
Névleges szélesség
8.4 mm
Tömítés típusa a becsavarható tengelycsapon
Tömítőgyűrű
Beépítési helyzet
tetszés szerint
Kialakítás
egyenes forma
Kötegméret
10
Szerkezeti felépítés
Push-pull elv
Üzemi nyomás teljes hőmérsékleti tartományon
-0.095 MPa ... 0.6 MPa
Üzemi nyomás teljes hőmérsékleti tartományon
-0.95 bar ... 6 bar
Üzemi nyomás teljes hőmérsékleti tartománya
-13.775 psi ... 87 psi
Hőmérsékletfüggő üzemi nyomás
-0.095 MPa ... 1.4 MPa
Hőmérsékletfüggő üzemi nyomás
-0.95 bar ... 14 bar
Hőmérsékletfüggő üzemi nyomás
-13.775 psi ... 203 psi
Tengeri besorolás
lásd a tanúsítványt
Üzemi közeg
Sűrített levegő ISO 8573-1:2010 [7:-:-] szerint
Víz a gyártói nyilatkozat szerint: www.festo.com
Tudnivaló az üzemi/vezérlőközegről
Olajozott üzem lehetséges
KBK korrózióállósági osztály
1 - alacsony korróziónak való kitettség
LABS konformitás
VDMA24364-B1/B2-L
Környezeti hőmérséklet
-10 °C ... 80 °C
Névleges meghúzási nyomaték
15.5 Nm
Névleges meghúzási nyomaték tűrése
± 20%
Terméksúly
34 g
Rögzítés módja
SW8 imbuszcsavar
1. pneumatikus csatlakozás
G3/8 külső menet
2. pneumatikus csatlakozó
12 mm külső Ø-jű tömlőhöz
Oldógyűrű színe
kék
Alapanyaggal kapcsolatos megjegyzések
RoHS-kompatibilis
Ház alapanyaga
Sárgaréz, nikkelezett
Oldógyűrű alapanyaga
POM
Tömlőtömítés alapanyaga
NBR
Tömlőbilincs szegmens alapanyaga
erősen ötvözött rozsdamentes acél
