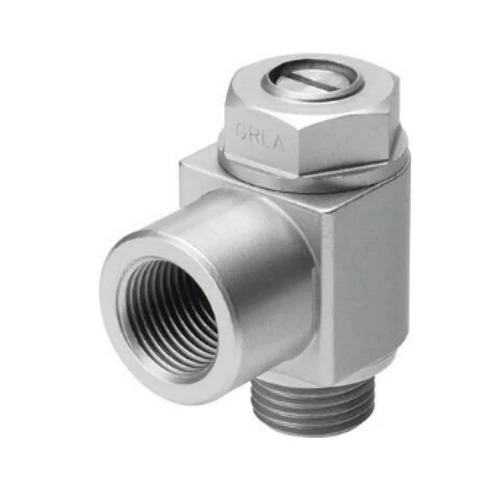

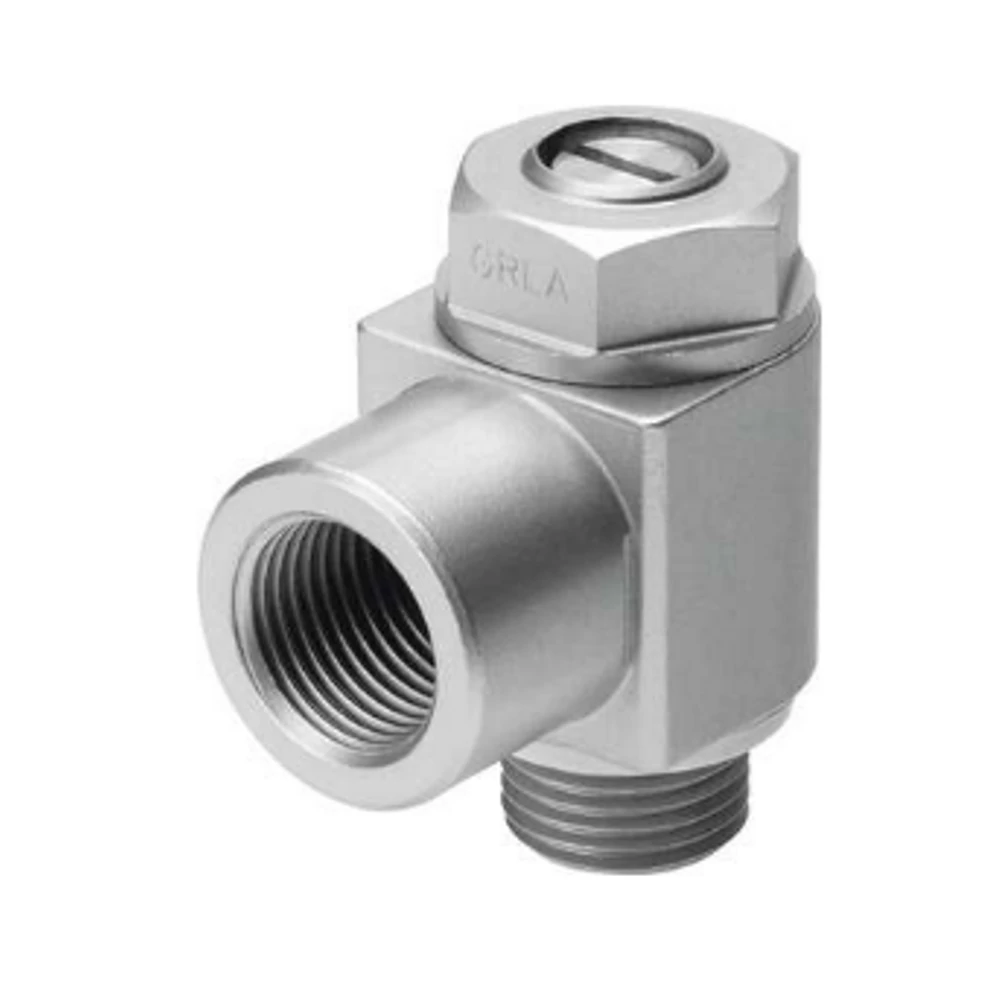

FESTO GRLA-M5-B Fojtó-visszacsapó szelep

Szelepfunkció
Szellőző-fojtó-visszacsapó funkció
1. pneumatikus csatlakozás
M5
2. pneumatikus csatlakozó
M5
Beállítóelem
Hornyolt csavar
Rögzítés módja
becsavarozható
Normál névleges térfogatáram fojtásirányban
95 l/min
Normál névleges térfogatáram visszacsapó irányban
76 l/min ... 95 l/min
Üzemi nyomás
0.2 bar ... 10 bar
Környezeti hőmérséklet
-10 °C ... 60 °C
Tengeri besorolás
lásd a tanúsítványt
Robbanásvédelem
Vegye figyelembe a tanúsítványban található információt
1. zóna (ATEX)
2. zóna (ATEX)
21. zóna (ATEX)
22. zóna (ATEX)
Beépítési helyzet
tetszés szerint
Jelkép
00991452
Normál térfogatáram a fojtás irányában 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)
169 l/min
Normál térfogatáram visszacsapó irányban 0,6->0 MPa (6->0 bar, 87->0 psi) nyomásnál
135 l/min ... 170 l/min
Üzemi közeg
Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
Tudnivaló az üzemi/vezérlőközegről
Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
LABS konformitás
VDMA24364-B1/B2-L
Közeghőmérséklet
-10 °C ... 60 °C
Névleges szélesség
2 mm
Max. meghúzási nyomaték
1.5 Nm
Terméksúly
11 g
Becsavarható tengelycsap alapanyaga
nikkelezett
Alapanyaggal kapcsolatos megjegyzések
RoHS-kompatibilis
Tömítések alapanyaga
NBR
Szabályozó csavar alapanyaga
Sárgaréz
Lengő csatlakozó alapanyaga
Cink-présöntvény
