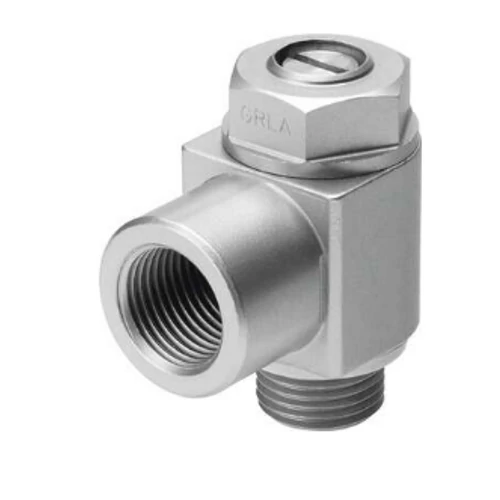

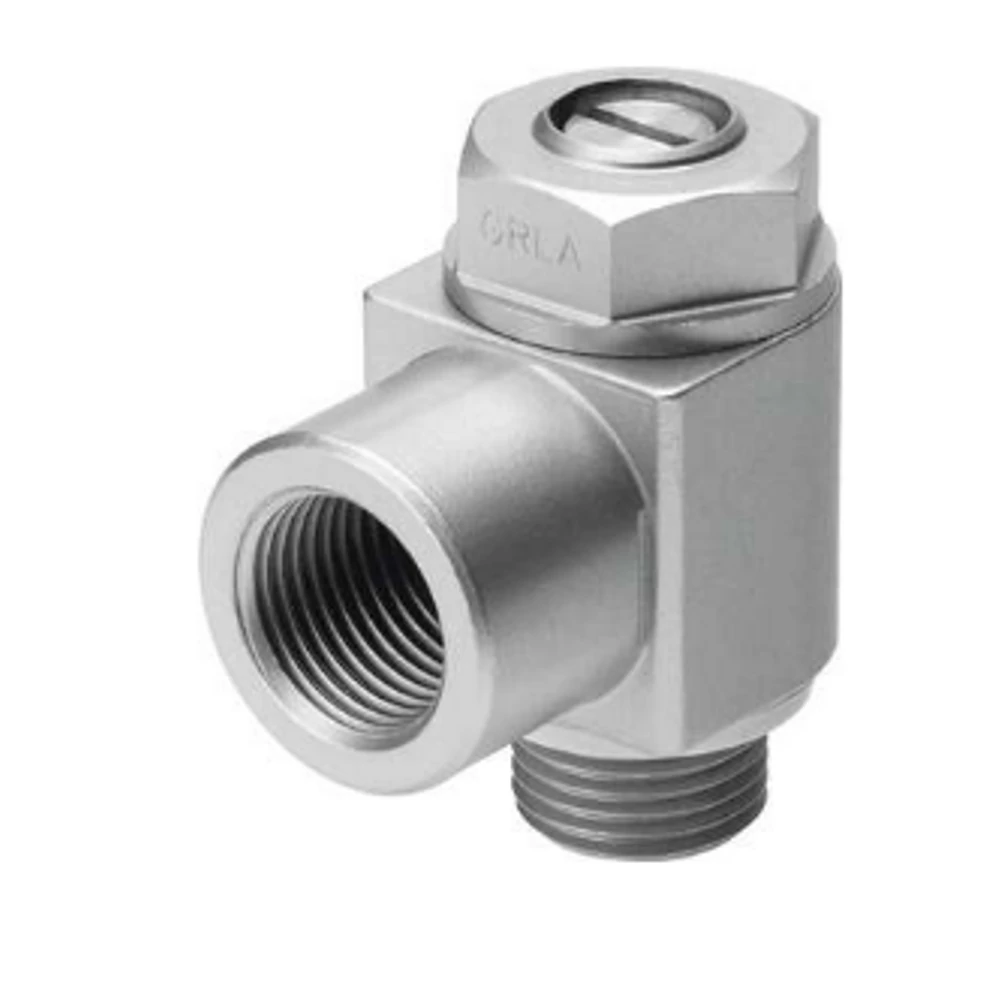

FESTO GRLA-3/4-B Fojtó-visszacsapó szelep

Szelepfunkció
Szellőző-fojtó-visszacsapó funkció
1. pneumatikus csatlakozás
G3/4
2. pneumatikus csatlakozó
G3/4
Beállítóelem
Hornyolt csavar
Rögzítés módja
becsavarozható
Normál névleges térfogatáram fojtásirányban
4320 l/min
Normál névleges térfogatáram visszacsapó irányban
3220 l/min ... 4320 l/min
Környezeti hőmérséklet
-10 °C ... 60 °C
Tengeri besorolás
lásd a tanúsítványt
Robbanásvédelem
Vegye figyelembe a tanúsítványban található információt
1. zóna (ATEX)
2. zóna (ATEX)
21. zóna (ATEX)
22. zóna (ATEX)
Beépítési helyzet
tetszés szerint
Jelkép
00991452
Üzemi nyomás teljes hőmérsékleti tartományon
0.3 bar ... 10 bar
Normál térfogatáram a fojtás irányában 0,6-> 0 MPa (6-> 0 bar, 87-> 0 psi)
7300 l/min
Normál térfogatáram visszacsapó irányban 0,6->0 MPa (6->0 bar, 87->0 psi) nyomásnál
5440 l/min ... 7300 l/min
Üzemi közeg
Sűrített levegő ISO 8573-1:2010 [7:4:4] szerint
Tudnivaló az üzemi/vezérlőközegről
Olajozott üzem lehetséges (további üzemeltetéshez szükséges)
LABS konformitás
VDMA24364-B1/B2-L
Közeghőmérséklet
-10 °C ... 60 °C
Max. meghúzási nyomaték
60 Nm
Terméksúly
377 g
Alapanyaggal kapcsolatos megjegyzések
RoHS-kompatibilis
Tömítések alapanyaga
NBR
Üreges csavar alapanyaga
Kovácsolt alumíniumötvözet
Szabályozó csavar alapanyaga
Sárgaréz
Anyacsavar alapanyaga
Kovácsolt alumínium ötvözet
Lengő csatlakozó alapanyaga
Cink-présöntvény
